Поезд набирает крейсерскую скорость, и взгляд пассажира, смотрящего в окно, часто цепляется за хитрое переплетение проводов над рельсами. Внимательный наблюдатель заметит одну особенность: нижний провод, по которому поезд получает электроэнергию, не висит строго над центром пути. Он плавно смещается то в одну, то в другую сторону, выписывая в пространстве длинную, растянутую синусоиду.

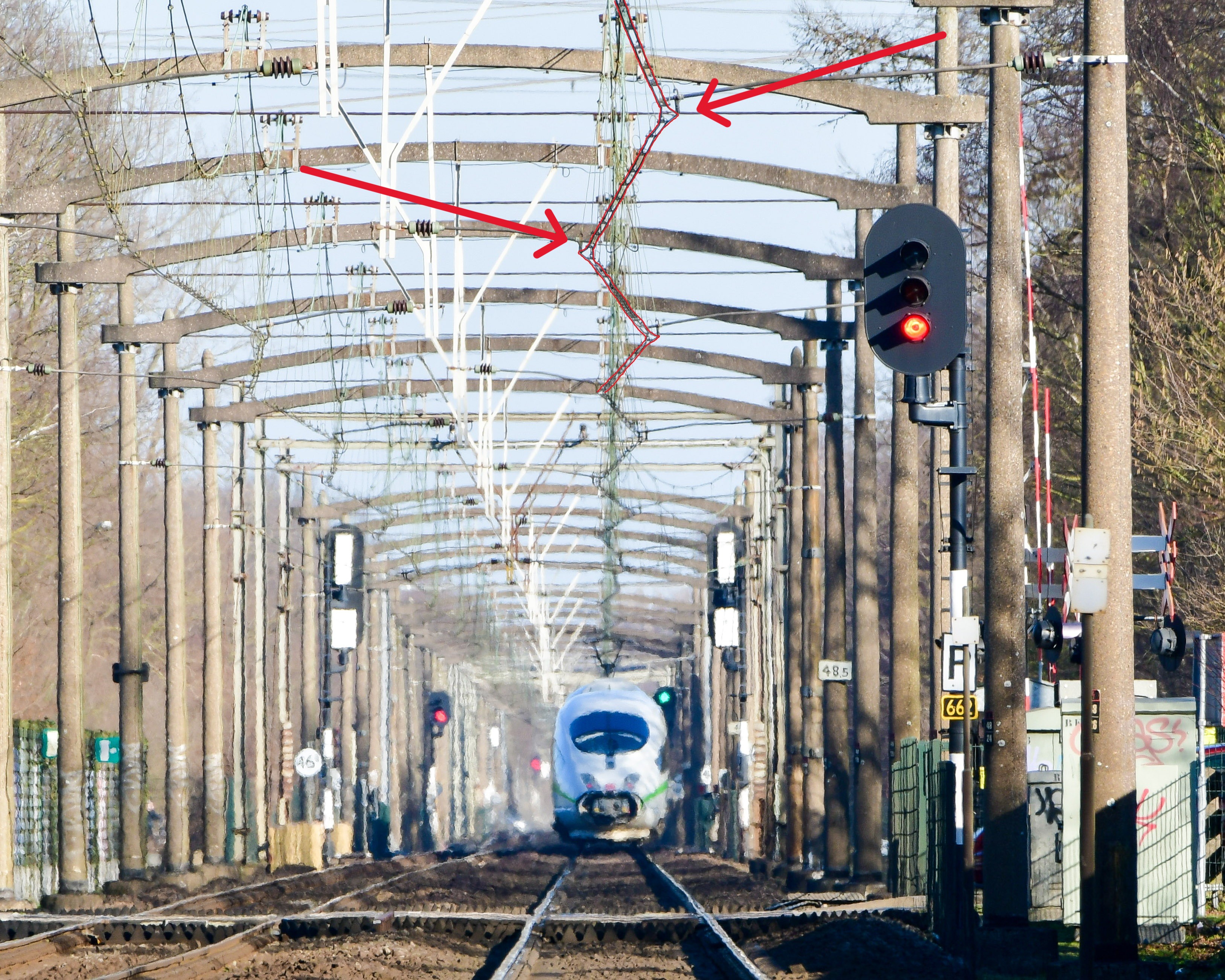

Зигзагообразная воздушная линия — железнодорожная линия Эйндховен — Венло

Чтобы понять необходимость зигзага, нужно представить, что произойдет, если подвесить провод строго по прямой линии над осью пути. На крыше электровоза или электропоезда установлено устройство, которое скользит по этому проводу, забирая ток. Это устройство называется токоприемником. В его верхней части закреплена специальная пластина — контактная вставка, обычно изготавливаемая из металлокерамики или угольных композиций.

Если бы провод шел строго по прямой, токоприемная вставка изнашивалась бы только в своей центральной части. Постоянное трение скользящего контакта по одному и тому же микроучастку привело бы к образованию глубокой канавки. По мере углубления этой выработки площадь соприкосновения провода и вставки начала бы катастрофически уменьшаться. В какой-то момент провод просто протер бы вставку насквозь, либо вставка разрушилась бы от локального перегрева. Кроме того, канавка на поверхности токоприемника начала бы работать как направляющая, в которую провод стремился бы попасть, что вызвало бы жесткие ударные нагрузки и разрушение как самой вставки, так и медного провода.

Зигзаг полностью исключает этот сценарий, заставляя провод скользить по всей ширине контактной вставки, равномерно распределяя механическое воздействие.

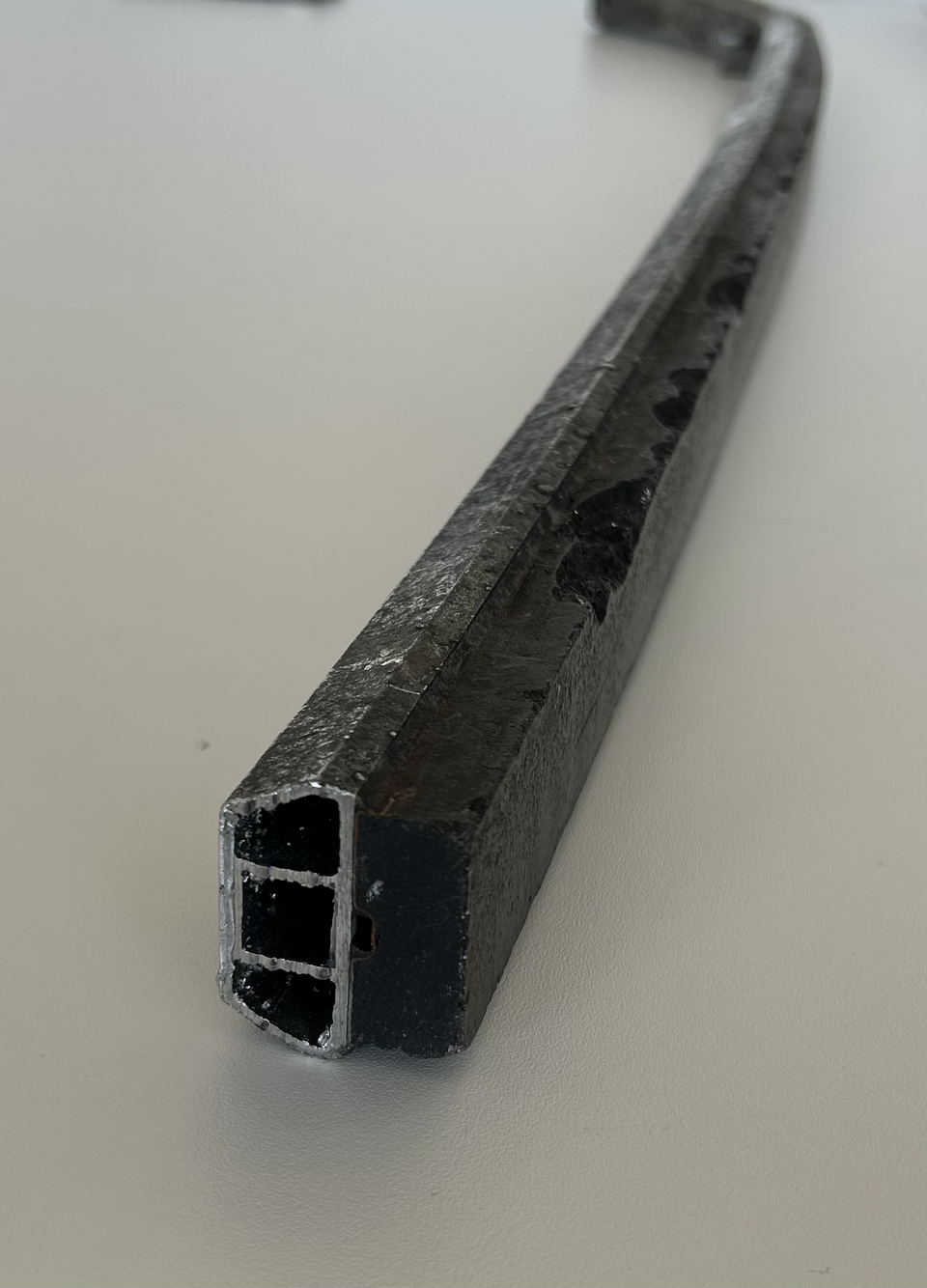

Поперечное сечение графитной контактной вставки токоприёмника

Механизм работы зигзага подчинен строгой математике. Смещение провода относительно оси пути происходит на опорах контактной сети. На каждой опоре провод жестко фиксируется в специальном кронштейне, который отводит его в сторону на определенное расстояние. Это расстояние, называемое амплитудой зигзага, обычно составляет от 200 до 300 миллиметров в обе стороны от центра.

Ширина рабочей поверхности токоприемной вставки современного пантографа значительно превышает эту амплитуду и достигает полутора метров. Благодаря такому запасу по ширине, провод никогда не соскальзывает с края вставки, даже находясь в крайней точке своего отклонения. Между опорами провод плавно возвращается к центру пути, а затем уходит в противоположную сторону.

Таким образом, за один проезд опоры контактная вставка токоприемника принимает провод в своей центральной зоне, затем провод смещается к краю, снова возвращается в центр и уходит к противоположному краю. Этот непрерывный маятниковый процесс гарантирует, что каждый миллиметр поверхности угольной или медно-графитовой вставки участвует в работе, обеспечивая равномерный и предсказуемый износ.

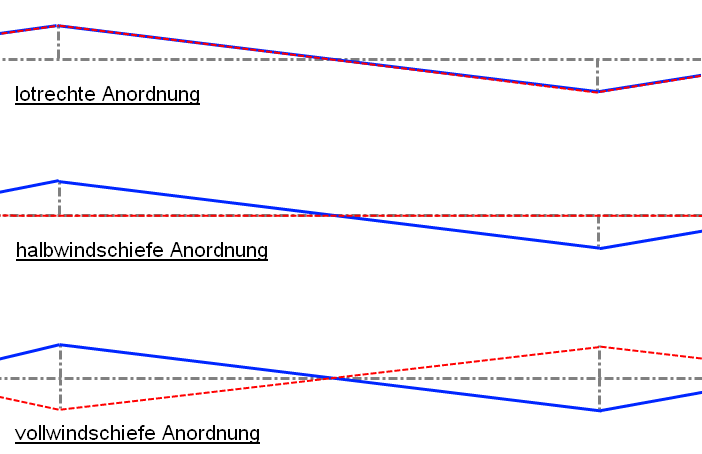

Расположение опорного кабеля (красный) и контактного провода (синий) в контактной сети. 1 (сверху-вниз) — вертикальное расположение, 2 — полунаклонное расположение, 3 — полностью наклонное расположение

Процесс износа контактной пары не сводится только к сухому трению. По проводу передается колоссальная электрическая мощность: в сетях постоянного тока это 3000 вольт, а в сетях переменного тока — 25000 вольт. Сила тока при разгоне поезда может достигать тысяч ампер. В таких условиях трение неразрывно связано с электрической эрозией.

При движении по неровностям пути или под воздействием аэродинамических сил токоприемник совершает микроскопические вертикальные колебания. В моменты, когда контакт между проводом и вставкой на долю секунды разрывается, огромная разность потенциалов пробивает воздушный зазор. Возникает электрическая дуга, температура которой превышает несколько тысяч градусов. Эта дуга локально расплавляет микрочастицы материала провода и вставки, вызывая их испарение и перенос.

Если бы провод шел по прямой и вставка имела бы глубокую канавку, контакт стал бы нестабильным. Провод начал бы «болтаться» в выработке, вызывая непрерывное искрение и мощные электрические дуги. Локальный перегрев привел бы к отжигу медного провода — он потерял бы свою механическую прочность, вытянулся и оборвался бы. Зигзагообразное расположение обеспечивает постоянную смену точки контакта, не давая электрической дуге закрепиться на одном участке. Тепло и продукты электродуги рассеиваются по всей площади вставки, а провод остается в зоне своего нормального температурного режима.

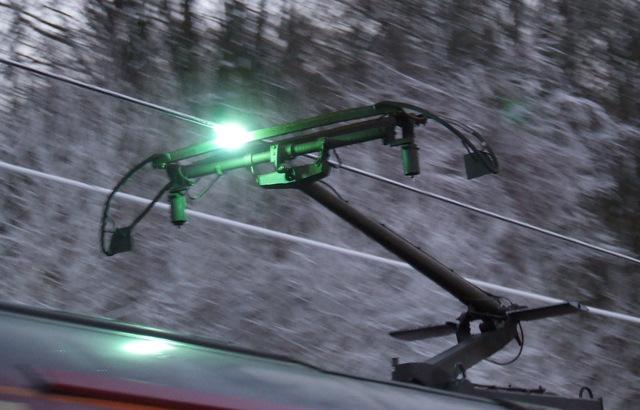

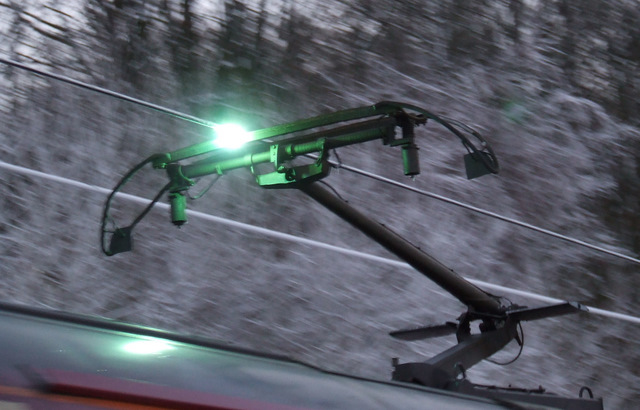

Искрящийся пантограф

Помимо управления износом, зигзаг решает важную аэродинамическую задачу. Контактный провод представляет собой цилиндрический проводник, обдуваемый ветром. При сильном боковом ветре на провод действует значительная аэродинамическая нагрузка, которая стремится сдвинуть его в сторону. Кроме того, при обтекании воздухом цилиндрического тела могут возникать вихревые колебания, приводящие к так называемому галопированию — резким, размашистым колебаниям провода в вертикальной и горизонтальной плоскостях.

Если бы провод был натянут строго по прямой, порыв бокового ветра мог бы сдвинуть его за пределы рабочей ширины токоприемной вставки. Потеря контакта на ходу поезда привела бы к затяжной электрической дуге, повреждению оборудования и остановке движения.

Зигзаг создает необходимый ветровой запас. Поскольку провод изначально имеет поперечное смещение, он может свободно дрейфовать под действием ветра в сторону центра пути, оставаясь в пределах досягаемости токоприемника.
