Сильфонные компенсаторы применяются в трубопроводных системах для компенсации температурных расширений, вибраций и смещений.

Чтобы повысить прочность, надёжность и срок службы изделия, используется армирование сильфонов — усиление конструкции дополнительными элементами, которые защищают сильфон от перегрузок и деформаций.

Что такое армирование сильфона

Армирование сильфона — это конструктивное усиление гофрированной оболочки или всего узла компенсатора, которое позволяет повысить его устойчивость к механическим, температурным и динамическим нагрузкам.

Такое решение особенно важно для трубопроводов, работающих в сложных условиях эксплуатации.

Армированные сильфоны применяются там, где есть высокое давление, вибрация, перепады температуры, осевые перемещения и риск превышения расчётных нагрузок.

Благодаря усилению компенсатор сохраняет герметичность и стабильные рабочие характеристики на протяжении всего срока службы.

Для чего нужно армирование сильфонов

Основная задача армирования — защитить сильфон от разрушения и преждевременного износа. В процессе работы компенсатор постоянно испытывает нагрузку, связанную с расширением и сжатием трубопровода, а также с воздействием внутреннего давления и внешних факторов.

Армирование сильфона позволяет:

• повысить прочность конструкции;
• ограничить избыточный ход сильфона;
• снизить риск потери устойчивости гофр;
• защитить изделие от вибрации и пульсаций давления;
• увеличить срок службы компенсатора;
• повысить надёжность трубопроводной системы;
• уменьшить вероятность аварий и утечек.

Для промышленных объектов, тепловых сетей и инженерных коммуникаций это особенно важно, поскольку отказ компенсатора может привести к остановке оборудования и дополнительным затратам.

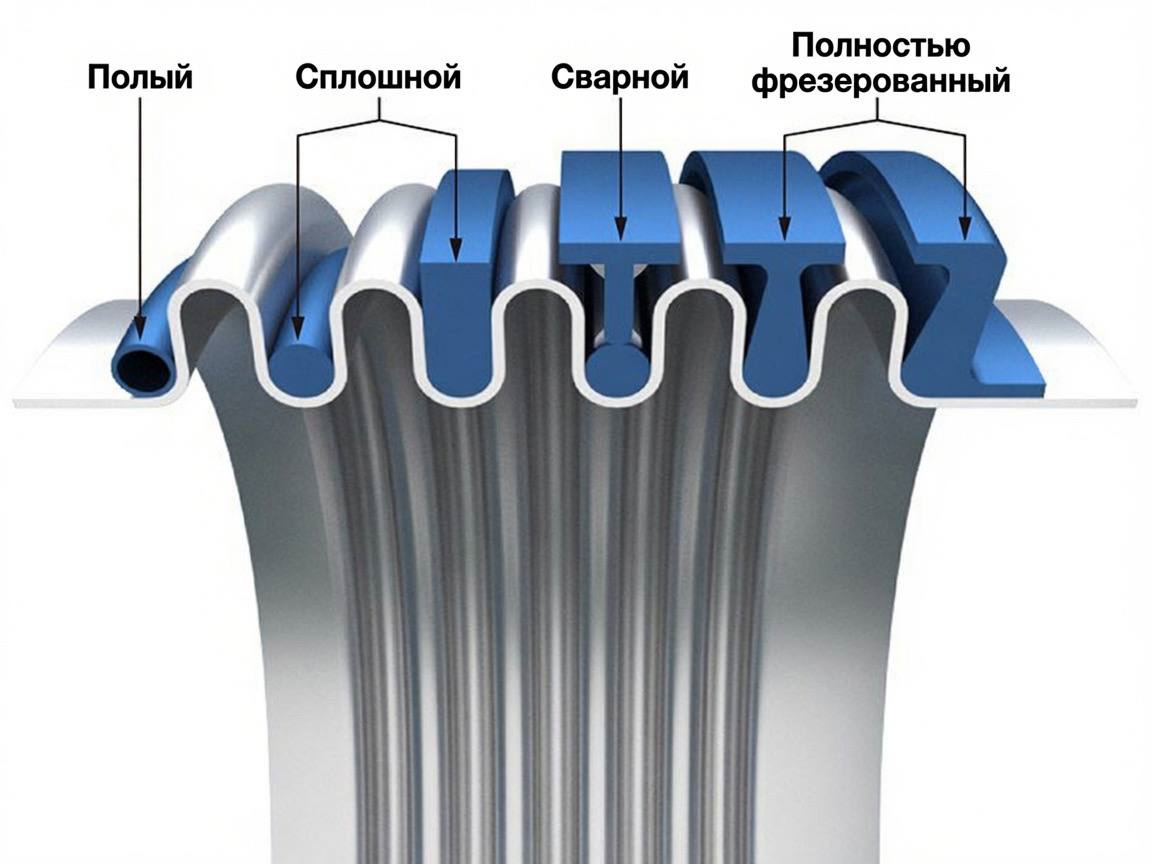

Виды армирования сильфонов

Существует несколько основных видов армирования сильфонов. Выбор зависит от условий эксплуатации, параметров среды и требований к надёжности.

Наружное армирование

Наружное армирование применяется для защиты сильфона от механических повреждений, внешних воздействий и перегрузок. В конструкцию могут входить защитный кожух, наружный экран, усиливающие элементы и ограничители перемещения.
Такой вариант особенно актуален при монтаже на открытых участках трубопровода или в местах, где возможны удары, загрязнение и контакт с окружающей средой.

Внутреннее армирование

Внутреннее армирование используется для стабилизации формы сильфона и защиты его от воздействия потока рабочей среды. Внутри компенсатора могут устанавливаться направляющие гильзы, внутренние вставки и другие элементы, которые снижают нагрузку на гофры.
Этот тип армирования особенно востребован в системах с высоким расходом среды, абразивными частицами или повышенной скоростью потока.

Армирование силовыми элементами

Для ограничения хода сильфона и защиты трубопровода от чрезмерных перемещений применяются силовые тяги, шпильки, стяжки и другие ограничительные элементы. Они принимают на себя часть нагрузки и предотвращают выход компенсатора за рабочие пределы.
Такое решение используется в ответственных инженерных системах, где важна стабильность и предсказуемость работы оборудования.

Многослойное армирование

Многослойный сильфон состоит из нескольких металлических слоёв, которые совместно воспринимают нагрузку и повышают усталостную стойкость изделия. Это решение позволяет увеличить ресурс компенсатора при циклических деформациях и длительной эксплуатации.
Многослойная конструкция особенно эффективна при высоких требованиях к надёжности и долговечности.

Когда необходимо армирование сильфона

Армирование сильфонов рекомендуется в случаях, когда компенсатор работает в условиях повышенной нагрузки. К таким условиям относятся:

• высокое рабочее давление;
• значительные температурные колебания;
• постоянная вибрация;
• пульсации рабочей среды;
• частые циклы растяжения и сжатия;
• риск неправильного монтажа;
• наличие осевых, угловых или поперечных смещений;
• повышенные требования к безопасности и ресурсу.

Если трубопроводная система эксплуатируется в сложных условиях, армирование становится важным фактором надёжности.

Как выбрать армированный сильфонный компенсатор

При выборе компенсатора с армированием необходимо учитывать параметры конкретной системы.

В первую очередь оцениваются давление, температура, тип рабочей среды, величина перемещений, уровень вибрации и особенности монтажа.

Важно, чтобы армирование не снижало компенсирующую способность сильфона.

Поэтому конструкция должна проектироваться с учётом реальных нагрузок и условий работы трубопровода.

Оптимальный вариант — когда усиление обеспечивает баланс между гибкостью и прочностью.

Преимущества армированных сильфонов

Использование армированных сильфонов даёт ряд преимуществ:

• увеличенный срок службы;
• высокая устойчивость к нагрузкам;
• надёжная работа в сложных условиях;
• снижение риска аварийных ситуаций;
• защита от деформаций и разрушения;
• стабильные эксплуатационные характеристики;
• снижение затрат на обслуживание и замену.

Именно поэтому армированные компенсаторы широко применяются на промышленных объектах, в тепловых сетях, энергетике и других ответственных инженерных системах.

Заключение

Армирование сильфонов — это важное техническое решение, которое повышает прочность, устойчивость и срок службы сильфонных компенсаторов. Правильно подобранная конструкция армирования помогает защитить компенсатор от перегрузок, снизить риск повреждений и обеспечить стабильную работу трубопроводной системы в течение длительного времени.

ЗГС «СТАНДАРТ» располагает всеми необходимыми знаниями, производственными возможностями и практическими компетенциями для проектирования и изготовления армированных сильфонов с учётом требований заказчика и условий эксплуатации.

Это позволяет предлагать эффективные и надёжные решения для промышленных и инженерных систем.
